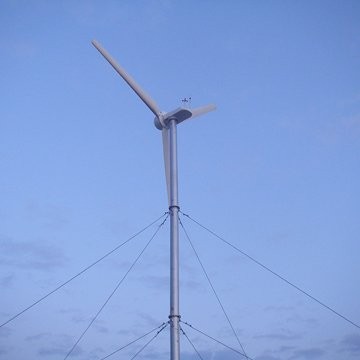

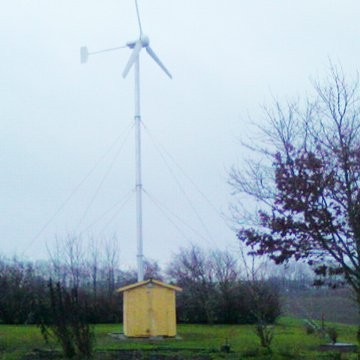

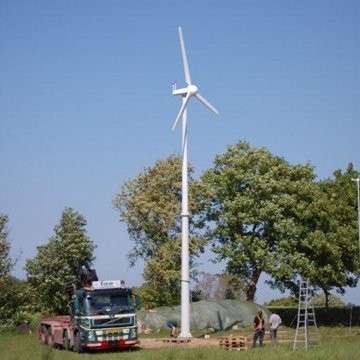

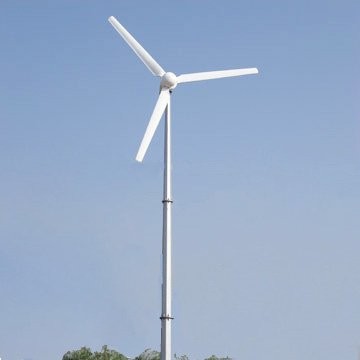

H6.4-5kw wind-solar-diesel hybrid generator system






1.Features:

A. Strengthened fiber-glass design of rotor blades



B. starting up at low wind speed with the patented technologies



C.with indigenous intellectual property rights of high output efficiency wind generator



D. Tail furling and over wind-speed guarding automatically

E. Off grid for housing using ,3000w wind turbine can drive refrigerator ,TV ,pump ,washing machine and other electrical appliances .

F.Grid-tied models , connected to the local grid let you saving money on the electric bil


2.Parameters
H6.4-5KW wind-solar-diesel hybrid generator system Specifications
Configuration 3 Blades, Horizontal axis, Upwind
Rotor Diameter Ф6.4 m / 20.1 ft
Swept Area 32.17 m2 / 346.3 ft2
Direction of Rotation Clockwise looking upwind
Blade Material Fiberglass reinforced composite
Rated Power 5 kW @ 12m/s / 26.8 mph
Maximum Output Power 5.6 kW @ 20m/s / 44.7 mph
Battery Bank Voltage 240 Vdc
System Output Voltage 110/220/380 Vac
Cut-in Wind Speed 3 m/s / 6.7 mph
Rated rotating rate 240 r/min
Working Wind Speed 3-25 m/s / 6.7-82.4  mph
Survival Wind Speed 50 m/s / 164 mph
Alternator Permanent magnet alternator, SCF technology
Alternator Weight 147 kg / 324.1 lbs
Generator Efficiency >0.80
Wind Energy Utilizing Ratio 0.40 Cp
Energy monitoring & User control Siemens PLC controller with touch screen
Gearbox None, Direct drive with front generator design
Over Speed Regulation Auto Yawing
Shutting Down Method Manual & Automatic electromagnetism Braking
Warranty 2 years for generator and 1 year for other parts


3.Curve

 5KW Wind Turbine Power Curve

4.Working principle

5KW Wind-Solar-Diesel Hybrid Generator System
