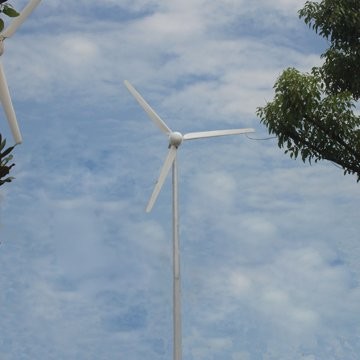

H9.0-20kw wind-solar hybrid system






Detailed Product Description


20KW wind turbine for home
1.high efficiency
2.CE proved+7patents
3.NO MOQ+wholesale price
4.professional factory

Features of H9.0-20kw wind-solar hybrid system:

1. SCF supercritical generator technology, generator weigh only 496kg, generation efficiency over 0.87.

 2. Quality parts use SKF bearings and Siemens PLC control system and so on

 3. Sine wave output, drive 6kw pump, 20kw appliances etc.

 4. With protection functions of electronic yawing, electromagnetic break and dump load, even optional mechanical braking protection.

 5. Connect with 6kw solar panels to make up the wind solar hybrid system.

 6. High cost performance.


Application of Model H9.0-20000W
It can drive air-condition ( ≤20 horsepower), 6kw water pump or other resistive appliances (≤20KW).
Well used in:

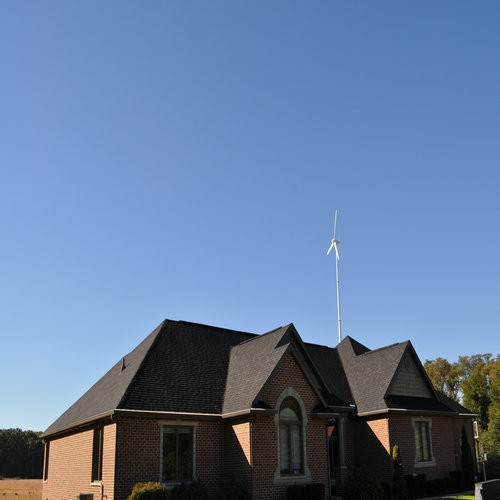

 Housing and factory and farm
 Telecommunication Station
 TV Transfer Station
 Monitoring Station (military, hydrology, observatory)
 Water-pumping Station
 shipping
  H9.0-20kw wind-solar hybrid system

H3.8-2000W Specifications
Configuration 3 Blades, Horizontal axis, Upwind
Rotor Diameter Ф3.8 m / 12.5 ft
Swept Area 11.35 m2 / 122.2 ft2
Direction of Rotation  Clockwise looking upwind
Blade Material Fiberglass reinforced composite
Rated Power 2 kW @ 11m/s / 24.6 mph
Maximum Output Power 2.2 kW @ 20m/s / 44.7 mph
Battery Bank Voltage 120 Vdc
System Output Voltage 110/220 Vac
Cut-in Wind Speed 3 m/s / 6.7 mph
Rated rotating rate 450 r/min
Working Wind Speed 3-25 m/s / 6.7-82.2  mph
Survival Wind Speed 50 m/s / 164 mph
Alternator Permanent magnet alternator, SCF technology
Alternator Weight 25 kg / 55.1 lbs
Generator Efficiency >0.80
Wind Energy Utilizing Ratio 0.45 Cp
Energy monitoring & User control  LED display
Gearbox None, Direct drive with front generator design
Over Speed Regulation Passive furling tail design
Shutting Down Method Manual & Automatic electromagnetism Braking
Warranty 2 years for generator and 1 year for other parts
Main technical parameter of H9.0-20kw wind-solar hybrid system
